天然氣管道陰極保護犧牲陽極系統是通過電化學原理防止管道腐蝕的重要技術手段。該系統利用電位更負的金屬材料作為陽極，與被保護的鋼管構成原電池，使管道成為陰極而受到保護。這種方法特別適用于無法提供外部電源或需要局部補充保護的管段。
主要技術措施
1. 陽極材料選擇

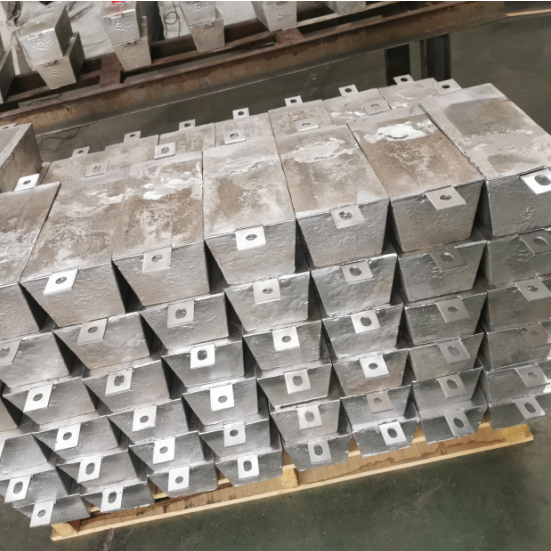

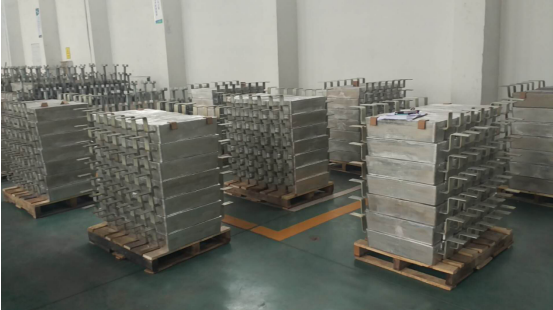

通常采用鎂合金、鋅合金或鋁合金作為犧牲陽極材料。鎂陽極適用于電阻率較高的土壤環境(50-100歐姆·米)，鋅陽極適用于低電阻率土壤(小于15歐姆·米)。鋁合金陽極主要用于海水或海底管道保護。
2. 陽極布置設計
根據土壤電阻率、管道涂層質量及保護電流需求計算陽極數量和分布。一般沿管道每隔200-500米設置一組陽極，每組由2-4支陽極組成，通過電纜并聯連接至管道測試樁。
3. 安裝技術要求
陽極應埋設在管道側方1.5-3米處，埋深不低于管道底部。安裝前需對陽極表面進行處理，去除氧化層，并在陽極周圍填充專用化學填料包(通常為石膏、膨潤土和硫酸鈉混合物)，以降低接地電阻并保持濕潤環境。
運行維護要點
1. 定期檢測
每半年測量一次管道保護電位，確保維持在-0.85V至-1.2V(相對于Cu/CuSO4參比電極)的有效保護范圍。同時監測陽極輸出電流和剩余重量，評估消耗情況。
2. 系統維護
及時更換消耗殆盡的陽極(通常剩余量不足15%時需更換)，檢查連接電纜的絕緣性和導通性，防止斷路或短路。保持測試樁干燥清潔，確保測量數據準確。
3. 環境監測
關注土壤電阻率、含水量及pH值變化，這些因素會影響陽極工作性能。在土壤干燥季節可適當澆水維持陽極周圍環境濕度。
相比外加電流陰極保護，犧牲陽極系統無需外部電源，管理簡便，不會產生過保護風險，且對鄰近金屬構筑物干擾小。特別適用于城市管網、站場區域及短距離管段的腐蝕防護。通過合理設計和規范維護，可有效延長管道使用壽命30年以上。
